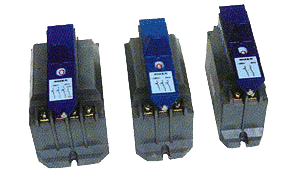

■用途
8058供交流50Hz，电压为380V及以下的电气线路中作为配电电动机保护和隔离用。

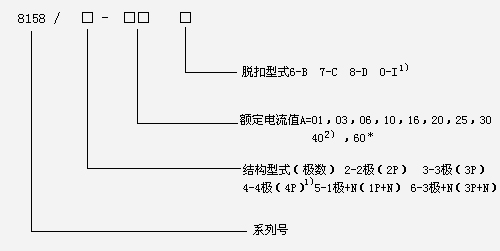

■型号含义
■产品保证在下列条件下可靠地工作
a)海拔高度不超过2000m；
b)周围空气温度不高于+40℃，不低于-20℃；
c)周围空气相对湿度不大于95%（+25℃时）；
d)在正常运行时，可能出现爆炸性气体混合物Ⅱ C 级T5，T6组及以下的场所；
e)在没有雨雪侵袭的地方；
f)能防止水及其它液体侵入的地方；
g)无显著摇动和冲击振动的地方；
h)污染等级为3级；
i)安装类别为Ⅲ类；
■技术数据
工作制为8h工作制；
额定短路通断能力为6KA；
隔爆断路器的最大连接导线的截面积为10m㎡；
隔爆断路器采用隔爆、胶封结构，防爆标志为Exd Ⅱ CT5，ExdⅡ CT6；
隔爆断路器的约定发热电流见表1；
表1 约定发热电流
温度组别T |
T5 |
T6 |
电流A |
20,25,30,401) |
1,3,6,10,16 |
隔爆断路器的额定工作电压Ue见表2，额定频率50Hz。
表2 额定工作电压
U6 |
380V |
220V |
过载特性 |
B, C和D
B,C and D |
B和C
B and C |
极数 |
2P,3P,3P+N |
1P+N,2P |
隔爆断路器的额定电流见表3
表3 额定电流
额定电流A |
1,3,6,10,16 |
20,15,30,401) |
温度组别 |
T6 |
T5 |
注：1）为隔爆隔离器
隔爆断路器在固定整定额定电流 16A 及以下的前提下，也能作为有限的电动机保护用，其通断能力符合表4的规定。
表4 通断能力
使用类别 |
通断条件 |
AC-3 |
1C/1e |
Ur/Ue |
COS Ф |
8.0 |
1.05 |
0.45 |
隔爆断路器的暧时脱扣器型式，脱扣电流范围和脱扣时间见表5的规定。
表5 脱扣电流
暧时脱扣器的型式 |
脱扣电流值 |
脱扣时间 |
B |
＞3In～5In |
3In≥0.1s
5In<0.1s |
C |
＞5In～10In |
5In≥0.1s
10In<0.1s |
D |
＞10In～20In |
10In≥0.1s
20In<0.1s |
|
