■用途
接插组合装置，适用于在正常运行时可能出现爆炸性气体混合物为Ⅱc 级T5、T6组及以下的室内或室外有遮蔽的场所，供交流50Hz，额定电压至380V的电气线路中，作为手提式及固定式的电气设备以及配电和线路的保护之用。
■结构简介

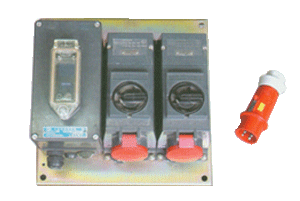

接插组合装置由一个8158A小型防爆控制箱与二个8575防爆插座装置组合而成。接插组合装置的外壳采用增安型，内装元件为隔爆型，防爆标志为Ex ed Ⅱ CT5或Ex ed Ⅱ CT6。
■技术数据
接插组合装置的额定工作电压为交流380V，约定发热电流为16A，内部连接导线的截面积为4m㎡，其余基本参数见表1
8158A 小型防爆控制箱中的断路器最大额定电流为30A。
使用类别 |
额定工作电压（V） |
额定工作电流（A） |
额定控制功率（kw） |
电缆外径 |
防爆等级 |
防护等级 |
AC3 |
220～240 |
- |
4 |
|
Ex ed ⅡC T6 Ex ed Ⅱ C T6 |
IP54 |
380 |
- |
7.5 |
|
